Насос для откачки канализации (канализационные насосы): виды, подбор

Что из себя представляет принудительная канализация?

Принудительная канализация представляет собой особый тип канализационного прибора, который предназначается для отвода сточных вод от сантехнических приборов в магистральный трубопровод.

Функциональность принудительной канализации обусловлена использованием в ней насосного агрегата. Именно этот прибор создается соответствующее давление, которое позволяет стокам постепенно двигаться, что обычно в других сетях происходит самостоятельно вследствие действия силы тяжести и напора.

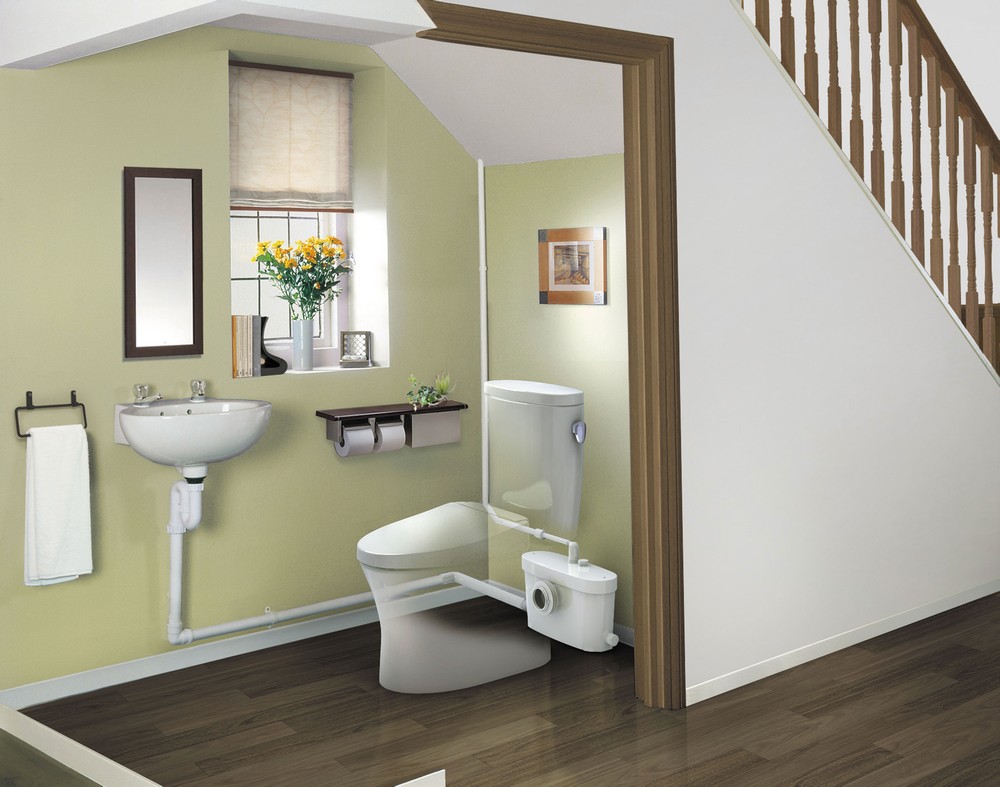

Принудительная канализация имеет вид небольшого резервуара, который ставится между сантехническим прибором и стояком. В нем происходит постепенное накапливание сточных вод с их дальнейшим отведением.

Зачем нужна и где используется?

В некоторых случаях требуется обустраивать канализацию в местах, которые для этого не предназначены. В них может не быть необходимого места для монтажа самотечной сети, которая бы позволила отводить воду от сантехнических приборов в магистральную трубу.

К тому же иногда необходимо устанавливать некоторые сантехнические приборы ниже уровня стояка, вследствие чего их невозможность подключить к нему.

Для решения вышеописанных проблем и используется принудительная канализация. Как правило, ее монтаж проводится в подвальных помещениях, которые в силу своего расположения не могут быть корректным образом подключены к стояку.

Зачем нужен канализационный насос

Осуществление канализационного стока при помощи насоса называют напорной или принудительной канализацией. Очевидно, что если бы стоки вытекали самотеком, то и насос тут к чему. Однако, порой напорная канализация является единственным вариантом обустройства жилищных благ.

Когда канализация без насоса невозможна:

• Дом находится ниже уровня ближайшей центральной канализации;
• Нужно откачивать канализацию из подвала;
• На отрезке проведения сточной трубы присутствуют существенные перепады рельефа;
• Сложности в прокопке траншеи нужной глубины для создания правильного уклона сточной трубы;
• Вынужденное применение для наружного трубопровода труб с малым диаметром (22, 32, 50 мм).

Как видите, все эти случаи связаны с затруднительным, а порой и вовсе невозможным оттоком канализационных стоков без принудительной перекачки. Хорошая новость в том, что современные технологии не стоят на месте и выбор систем принудительной канализации масса.

Как сделать правильный выбор?

Канализационный насос – это универсальное оборудование, которое позволяет сделать современную систему канализации. Использоваться для откачки отходов он может не только в частном доме, но и ресторане, гостинице, административном или другом здании. Главная конструктивная особенность – это наличие внутри измельчителей, которые перемалывают отходы, что в результате упрощает их перекачивание.

Насос для канализации имеет компактные размеры, поэтому его можно установить в любом уголке дома. Разместить так, чтобы он оставался невидимым для посторонних глаз. Но при выборе оборудования следует акцентировать внимание не на размерах, а технических параметрах. Важно учесть, сколько сантехники будет подключено к канализации. Если неправильно произвести расчеты, насос будет работать на пределе и быстро выйдет из строя, а то и вовсе не будет справляться с поставленными задачами.

Учитывайте и конструктивные особенности. Если насос будет размещаться в доме, выбирайте модель с угольным фильтром. Он будет поглощать неприятные запахи. Если вам сложно подобрать оборудование для канализации, обратитесь за помощью к нашему консультанту по телефону горячей линии: 8-800-775-29-51.

Устройство и принцип действия

Принудительная канализация в частном доме часто называется канализационным насосом. Она представляет собой насос, оборудованный специальными измельчителями.

Габаритные размеры данного насоса весьма небольшие. Вследствие этого его можно с легкостью спрятать за сантехническими устройствами, внутри них или же в стене.

Отведенные насосом стоки перемалываются при помощи измельчителя. После этого по трубам диаметром от 22 до 32 миллиметров они попадают в стояк или же септик.

Насос принудительной канализации отличается своей достаточной для работы мощностью. Благодаря ей он может отводить стоки с наличием различных фракций в них на значительные расстояния - обычно до 100 метров по горизонту.

Как правило, конструкция принудительной канализации включается в себя такие элементы, как:

• угловой патрубок со встроенным обратным клапаном;
• муфта;
• съемный обратный клапан;
• измельчительная система с насосом;
• сетевой шнур.

Устройство и принцип работы принудительных канализаций являются достаточно простыми. Вследствие этого данные приборы пользуются значительной популярностью в тех случаях, когда обустройство стандартной канализационной сети отведения сточных вод невозможно.

Существующие виды насосов

В настоящее время существует большое количество насосов для принудительной канализации. Они существенно отличаются друг от друга функциональностью, эксплуатационными возможностями и техническими характеристиками.

Наиболее популярными типами данных устройств считаются следующие приборы:

Для горячего водоотведения без измельчителя. Данные устройства предназначены для отвода относительно чистых стоков со значительными температурными показателями из раковин и ванн. Такие насосы чаще всего используются в тех случаях, когда кухня или ванна расположены далеко от стояка. Установка данного типа отличается своей компактностью, вследствие чего ее можно легко замаскировать в помещении. К тому же отличительной особенностью такого насоса является то, что он может выдерживать контакт с водой, температура которой достигает 90 градусов по Цельсию. Для горячего водоотведения с измельчителем. Такие модели насосов НЕ предназначены для дробления различных фракций, которые могут попасть в стоки. Температурные показатели последних при этом могут достигать 95 градусов по Цельсию. Вследствие наличия измельчителя, данные приборы можно использовать вместе со всеми без исключения сантехническими приборами. Это касается не только ванн, душевых кабин или стиральных машин. Насосы такого типа можно монтировать вместе с унитазами и биде. Даже небольшие мелкие предметы не могут вывести прибор из строя, так как он имеет достаточно острые ножи, способные измельчить, в том числе, и твердые бытовые отходы. Для холодного водоотведения без измельчителя. Такие модели используются для одновременного их подключения к душевой кабине и умывальнику в санузле. Температура стоков, с которыми могут работать данные приборы, ограничена 40 градусами по Цельсию. Для холодного водоотведения с измельчителем. Такие насосы монтируются позади унитазов. Вследствие этого в санузле можно избавиться от трубопроводов значительного диаметра. Как правило, в комплекте с данными приборами идет муфта. Ее можно использовать для монтажа унитаза к канализации. Устройства такого типа могут беспрерывно работать в тех случаях, когда сквозь них не будет проходить вода, температурные показатели которой не будут превышать 40 градусов по Цельсию.

Таким образом, в каждом конкретном случае выбирать тот или иной тип насоса необходимо в соответствие с тем, какое устройство к нему будет подключено.

Преимущества и недостатки

Приборы принудительной канализации пользуются спросом у потребителей, что обуславливается рядом достоинств таких приборов:

• эффективное откачивание поступающих стоков с включениями фекалий и туалетной бумаги. Это значительно снижает риски возникновения засоров трубопроводной системы;
• снижение уровня расходов, обусловленное применением в частном доме труб с меньшим диаметром, которые характеризуются доступной стоимостью и более легким монтажом;
• снижение расходов на проведение земляных работ, ведь прокладка трубопровода больше не требует выдерживания постоянного наклона;
• оперативность сроков создания системы – работы выполняются гораздо быстрее за счет простоты конструкции и легкости монтажа.

Аналогично любым другим типам у системы принудительной канализации имеются также некоторые недостатки.

Зависимость от электрической энергии. Возникновение в электросетях дома сбоев способно стать непосредственной причиной проблем с отводом канализационных стоков. Поэтому для гарантии бесперебойного функционирования, чтобы обеспечить эффективность и длительность работы устройства следует дополнительно приобретать соответствующий мощности генератор, который постоянно обеспечивает током агрегаты системы водоотведения. Необходимость денежных трат на процессы обслуживания приборов. Наличие у принудительной системы водоотведения энергозависимости требует осуществления ежемесячной оплаты электроэнергии, которую потребляет насосное оборудование.

Соответственно, вне зависимости от наличия определенных недостатков, устанавливать систему принудительной канализации решают многие владельцы частных домостроений. Обуславливается это, среди прочего, отсутствием других альтернатив в случаях, когда по каким-либо причинам невозможен монтаж традиционного водоотведения.

Насос — установка

Канализационное оборудование представляет собой поверхностную насосную установку для канализационных систем, которая даёт возможность транспортировать стоки при отсутствии самотечной канализации. Мощный перекачивающий насос встроен в небольшой пластиковый корпус с отверстиями, через которые подключаются трубы из пластика. Он способен перекачивать отходы как горизонтально, так и вертикально. Производятся установки без измельчителя – для так называемых, серых стоков (от душевого поддона, ванны, умывальной раковины и др.). И с измельчителем – для унитазов и моек.

Обычно, измельчителями перерабатывается туалетная бумага. Но некоторые модификации могут более лояльно переработать более сложный мусор, например, прокладки. Такие сведения имеются в паспорте изделия.

В пластиковом корпусе модификации размещаются собственно насос с системой измельчения, а также система автоматической активации насоса при поступлении воды. В корпус также обычно устанавливается угольный фильтр. Устройство для канализационной системы имеет входной патрубок диаметром 100 мм. Обратный клапан установлен для того, чтобы отходы не возвращались обратно в насос.

Работает оборудование в такой последовательности:

От сантехнического устройства отходит жидкость, вливается сквозь входное отверстие в камеру с насосом. Приёмных отверстий у канализационного оборудования может быть до 4. Следовательно, к канализационному насосу подключается до четырёх отдельных устройств. Впрочем, предварительно, несколько источников отходов, находящихся рядом, могут быть объединены и иметь одну общую сливную трубу. На одном валу с насосом (перед ним) установлен измельчитель, разрушающий твёрдые включения отходов (пищевые остатки, шерсть или волосы и т.д.). Переработка измельчителем преобразует всё это в состояние эмульсии. Измельчитель и ось насоса выполняются из нержавеющей высокопрочной стали. Далее канализационный насос пропускает стоки через фильтры и нагнетанием обеспечивает их транспортировку по трубам. Когда все стоки откачаны, двигатель с подачи управляющего элемента, отключается и «отдыхает» до момента, когда ёмкость наполнится и от датчика уровня поступит сигнал на включение.

Разновидности

Поскольку разработано уже немало модификаций, то есть возможность их классифицировать по наличию режущего устройства (измельчителя). Существуют насосы с таковым и без него. Устройства с измельчителями используются для унитазов, моек и других сантехнических устройств. То есть, они универсальны.

Вторая типовая характеристика – температура стоков. Есть модификации, работающие со стоками температурой до 90⁰С. Правда, большинство моделей работает с температурами ниже.

Ещё один параметр, по которому различаются насосы – количество подключаемых устройств.

Ёмкость резервуара тоже может быть основой различий. Этот параметр является определяющим для габаритов.

По длительности работы различаются кратковременно работающие и «долгоиграющие». Первые обычно подключены к одному-двум сантехприборам. Другие справляются со стоками большого объёма, например, с отходами из прачечной. Указание на режим работы есть в паспорте.

В зависимости от всех перечисленных параметров, принудительный насос для канализационной системы может быть установлен поблизости от обслуживаемого сантехприбора, либо в отдельном помещении (например, станции могут быть установлены в подвале, а некоторые модификации в том числе заглублены, благодаря индексу влагопылезащиты IP 68).

Станции

Кроме небольших канализационных насосов для помещений, SFA производит также установки SANICUBIC, справляющиеся с большими объёмами стоков. Они предназначены для крупных загородных домов, кафе, прачечных, фитнес-центров или других общественных объектов. Такие станции оборудованы, как правило, одним или двумя двигателями. Если установлено 2 двигателя, они работают попеременно. Надежная система активации способна также при возникновении залпового сброса запустить одновременно оба двигателя. Трудиться им приходится интенсивно, потому что к ним подключаются сразу и сантехнические устройства, и бытовая высокопроизводительная техника.

Станции SFA SANICUBIC существуют с системой измельчения для откачивания по трубам диаметром 50 мм, а также с так называемыми вортексными колесами, позволяющими откачивать по напорному трубопроводу без измельчения по напорному трубопроводу диаметром 100 мм.

Такие станции удобно установить в подвале. Контролировать работу помогает блок управления, который может находиться в любом удобном месте, под рукой. Насосная установка подключается к сети обычной канализационной системы или к септику.

Область применения

Установки предназначены для использования в офисах, жилых помещениях и на производстве. Также они предназначены для различных видов стоков: туалетных, прачечных, кухонных, душевых и др.

В частном доме

Собственные имения в основном находятся за городской чертой, где общая канализационная сеть отсутствует. Принудительная канализация в частном доме даёт владельцам возможность обустроить своё жилище наиболее комфортно, свести к минимуму возможность создания заторов в канализационных трубах, освободиться от «прикованности» сантехнических устройств к стояку, а также перенести бытовые устройства, такие как стиральная машинка, в подвальное помещение, из которого самотёчный отвод стоков невозможен. Используя насос для канализации в жилище, хозяин может не беспокоиться о том, что ему придётся реконструировать систему трубопровода, который, как оказалось, имеет недостаточный уклон для самотечного слива. Хотя принудительная система канализации также требует уклона для труб — требования к уклону у неё меньше. Достаточно 1% и проведения напорного трубопровода через потолок.

В квартире

Если владельцы загородных домов могут проектировать планировку дома по-своему, то жители небольших городских квартир этого в основном лишены. Небольшие площади санузлов делают установку в них стиральной машины настоящей головоломкой. Маленькая кухня также не приспособлена для размещения такой техники. Для стиральной машины необходим отвод сточной воды, что при самотёчной канализационной внутренней системе автоматически привязывает стиральную машину к санузлу или кухне. Иное дело, если имеется принудительная канализация в квартире, – чтобы организовать принудительный слив, потребуется совсем немногое: малого диаметра трубы, которые легко упрятать за плинтусами, и место для установки небольшой станции.

Очень часто клиенты SFA начали делать постирочные и сушильные зоны на утепленных лоджиях.

Обзор особенностей водоотведения стоков от бытовой техники

Диаметр входного отверстия насоса должен полностью соответствовать размеру выпуска сливного трубопровода. Если не соблюсти это условие, существует риск неправильной работы устройства.

Все бытовые приборы имеют определенные особенности водоотведения, которые заключаются в следующем:

• Унитаз. В нем используется холодная вода, которая значительным потоком смывает фекалии человека. Именно поэтому стоки из данного сантехнического прибора обязательно должны проходить процесс измельчения.
• Кухонная мойка. В ней может использоваться как холодная, так и весьма горячая вода. Поток слива данного прибора незначительный. При этом в него постоянно попадают различные частички еды, которые могут приводить к засорам.
• Умывальник. В большинстве случаев в нем используется теплая вода, которая сливается небольшим потоком. В редких случаях в сток могут попадать некоторые частички гигиенических средств.
• Душевая кабина и ванна. В большинстве случаев вода, которая сливает из данных сантехнических устройств, является остывшей до приемлемой для человека температуры. В ней, как правило, отсутствуют, какие-либо большие фракции, что могут привести к засорам.
• Кухонная и стиральная машинка. В них может использоваться как холодная, так и горячая вода, которая в большинстве случаев подается в канализацию под напором. К тому же в нее иногда попадают различные загрязнения, требующие измельчения.

На вышеперечисленные особенности водоотведения стоков обязательно стоит обратить внимание перед покупкой насоса для принудительной канализации.

Для того чтобы выбрать насос для принудительной канализации, нужно ориентироваться всего лишь на два основных момента, таких как:

Какие устройства будут подключены к прибору. Если речь идет о ваннах, умывальниках или стиральных машинах, можно устанавливать насос без измельчителя. Данный элемент конструкции понадобится при необходимости монтажа канализации для унитаза. Какая температура воды будет проходить сквозь прибор. Если температурные показатели стоков не будут значительными, можно приобрести насос для холодного водоотведения. В случае, если температура воды будет в пределах от 40 до 65 градусов, следует отдавать предпочтение приборам для горячего водоотведения.

Для монтажа насоса следует выполнить следующий алгоритм действий:

• В место впуска необходимо вставить сливной трубопровод. Как правило, сначала он должна идти строго вертикально, после — горизонтально с незначительным уклоном.
• Противоположную часть насоса нужно подсоединить к стояку. Особенности расположения трубопровода можно узнать в техпаспорте конкретного прибора.
• В конце прибор следует подключить к сети электроснабжения. Дополнительно следует оснастить систему устройством для защиты от отключения электричества.

Для установки насоса могут понадобится определенные инструменты и приспособления. Именно поэтому предварительно перед работой нужно приготовить дрель, пассатижи и молоток. Также иногда требуется разводной ключ, отвертки, строительный уровень, измеритель длины и карандаш.

Насосы для принудительной канализации — это необходимые в быту устройства, которые могут существенно упростить процесс отведения стоков. К их преимуществам стоит отнести доступную стоимость, простоту монтажа и легкость в обслуживании.

Главное — правильно подобрать прибор в соответствии с его функциональными возможностями и техническими характеристиками. Они должны полностью отвечать потребностям покупателя.

Правила установки и подключения

Установка и подключение насосов для унитазов и принудительной откачки стоков разных производителей происходит по очень схожим правилам. Но перед монтажом стоит прочесть инструкцию к конкретному изделию — могут быть особенности.

Подключение

Место установки надо выбирать с таким условием, чтобы к насосу можно было добраться. Особого обслуживания он не требует, но периодически возникает необходимость в очистке. Если к насосу подключены посудомойка и стиральная машина, лучше регулярно проверять не забита ли канализационная установка жиром, грязью, отложениями солей. При необходимости возможна очистка мягкими средствами. Агрессивные химические составы лучше не применять, так как они могут повредить пластиковые и резиновые части установки.

Итак, вот общие правила:

• Индивидуальная канализационная установка должна быть заземлена. Потому розетка должна быть трехпроводной с работающим заземлением. (Про устройство контура заземления в частном доме читаем тут).
• Для безопасности на линии электропитания должен стоять защитный автомат и УЗО.
• При монтаже блок фиксируется к полу. Для уменьшения уровня шумов желательна установка на виброгасящее основание (резиновая прокладка). К стене прижимать корпус нежелательно — чтобы не передавалась вибрация от насоса. Эти меры нужны для снижения уровня шумов.
• Выпускной трубопровод выполняют из жестких сантехнических труб. Есть два рекомендуемых варианта — пластиковые канализационные и медные трубы. Фитинги рекомендованы жесткие, неразъемные.
• Трубопроводы должны быть неподвижно зафиксированы (к стенам, полу и т.д.).

Вообще, установка и подключение канализационного насоса для кухни или туалета — не очень сложно мероприятие. Но при условии, что вы уже имеете какое-то представление о работе с сантехникой. В этом случае можно сделать все самостоятельно.

Особенности отводящего трубопровода

Компактные сантехнические насосы для туалета могут перекачивать стоки не только по вертикали, но и могут их поднимать вверх. При наличии вертикального участка в нижней его части желательно предусмотреть возможность слива — если придется прочищать трубопровод от засора, лучше, если стоки будут слиты в определенном месте, а не начнут выливаться во время работ.

Высота вертикального участка отводящего трубопровода определяется с учетом минимального уклона горизонтального участка. У каждого производителя (иногда у каждой модели) минимальный уклон свой, но в большинстве случаев он составляет 1-4% (1-4 см на 1 метр).

Будьте внимательны. В описании канализационных насосов указана максимальная высота подъема стоков и максимальная дальность транспортировки по горизонтали. Например: 8 м вверх, и 80 м по горизонтали. Но это не значит, что подняв трубу на 4 метра вверх, можно будет транспортировать еще по горизонтали 80 метров. В данном случае — после четырехметрового подъема — протяженность горизонтального участка будет не более 40 метров. Просто подъем на 1 метр вверх «отбирает» около 10 метров транспортировки по горизонтали. Это важно и это стоит помнить.

Обслуживание

Обслуживание устройства в основном сводится к его очистке от солей жесткости. Устройство легко разбирается, поэтому его обслуживание не составляет сложности. Периодически от известковых, донных и жировых отложений очищаются измельчитель, накопительная ёмкость и насос. Для чего насос отключается от источника питания, снимается верхняя крышка бака. Промывка насоса производится путём нескольких сливов из унитаза или включением холодной воды в умывальнике.

Хотя устройство автоматизировано, оно любит, чтобы к нему относились бережно и с особым вниманием. Важно не только очищать его, но и проверять, не появляются ли протечки. Лучше, если осмотры будут регулярными. В таком случае срок службы канализационного оборудования будет значительно дольше.

Обращайте внимание на изменение шума работы вашего канализационного насоса! Если насос стал включаться чаще или работать продолжительнее - наш совет - это вызов авторизованного сервисного специалиста для проведения диагностики и очистки.

Эксплуатационные качества, особенности использования и монтажа

При условии правильного подбора модели и корректной эксплуатации оборудования, система принудительной канализации будет надежно служить до 10 лет и более. Производители качественной насосной техники (а лидирует здесь именно бренд SFA) дают двух-трехлетнюю гарантию на продукцию, но не ограничивают ее рабочий ресурс, поскольку реализуют в своих изделиях новейшие технические решения, сочетая их с проверенными временем технологиями. Таким образом они добиваются максимальной эффективности, простоты монтажа, высокого уровня ремонтопригодности и удобства пользования насосами. Резервуары изготавливаются из прочного, выдерживающего избыточное давление пластика; двигатели, насосные и режущие механизмы — из высококачественной нержавеющей стали, а уплотнители — из эластичного, износостойкого каучука. Приборы имеют класс электроизоляции и степени защиты, соответствующие европейским и международным стандартам, а также все необходимые сертификаты безопасности.

Насосы полностью готовы к установке, которую следует выполнять строго по руководству производителя. В частности, при этом нужно исполнить ряд требований, касающихся взаиморасположения вертикальных и горизонтальных участков трубопровода; количества стыков и поворотов труб, их уклона и угла изгибов. Рекомендуется использовать трубы из жесткого пластика и неразъемные фитинги. Прибор располагают открыто или в нише так, чтобы к нему обеспечивался свободный доступ для ремонта, контрольных и сервисных мероприятий. Чтобы исключить вибрации и смещения, агрегат ставят на резиновую прокладку и фиксируют к полу, а напорную магистраль крепят хомутами к поверхностям стен или пола на пути ее прохождения.

При всей простоте установки канализационных насосов, производители рекомендуют выполнять их подключение и техобслуживание силами квалифицированных мастеров. Профессиональный монтаж, равно как и ремонт в фирменных сервисных центрах с применением оригинальных запчастей, гарантирует долгую и надежную работу оборудования

После монтажа всех гидравлических узлов прибор подключают к электросети. Делать это следует с обязательным заземлением, через защитный автомат и УЗО с током срабатывания 30 мА. Розетка должна находиться в доступном месте и использоваться только для питания насоса. Важно: любые работы по устранению неполадок (очистка режущего механизма или обратного клапана, устранение засора и пр.) необходимо проводить, отключив агрегат от сети.

С точки зрения эксплуатационных качеств энергозависимость канализационных насосов является их уязвимым местом. Скачки напряжения, перебои с электроснабжением в наших загородных сетях не редкость. Как следствие, устройство будет работать нестабильно, его производительность снизится, а в худшем случае оно может и вовсе выйти из строя. Чтобы в один прекрасный день дом не остался без канализации, целесообразно подключать прибор через стабилизатор напряжения и иметь под рукой резервный источник питания.

Поломку насоса может вызвать также его работа «на износ» (если неправильно подобрана производительность) или несоблюдение температурных ограничений (слив очень горячей воды при допустимом максимуме, например, 35⁰С). Специально для удобства ремонта и обслуживания приборов производители предусматривают в их конструкции съемные крышки и легкий доступ ко всем компонентам «начинки», для которого не нужен демонтаж ни самого устройства, ни подключений к нему.

Перед началом эксплуатации насоса нужно внимательно ознакомиться с инструкцией. Одно из главных условий — не допускать попадания внутрь прибора предметов, указанных производителем как возможная причина повреждения режущих кромок ножей или заклинивания измельчителя. В первую очередь речь идет о твердых включениях, средствах личной гигиены, контрацептивах и т. п. При блокировке винта или засорении трубопровода сработает защитный датчик, и двигатель автоматически отключится.

В сантехприборы, оснащенные канализационными насосами, нельзя сливать жидкости с химически агрессивным составом — растворители, кислоты, технические масла и т. п.

Обслуживание насоса подразумевает периодическую очистку системы от отложений на стенках. Особенно актуально это для оборудования, подключенного к кухонным мойкам, стиральным и посудомоечным машинам, стоки из которых содержат много жиров, волокнистых включений и т. п. Процедуру проводят с применением бытовых моющих средств с дезинфицирующим эффектом, маркированных как безопасные для пластиковых труб и резиновых уплотнителей.
