Канализация в каркасном доме своими руками

Общие понятия канализации

Необходимость установки канализации для здания из дерева очень явно выражена, поэтому о ее устройстве нужно думать еще на этапе проектирования жилого помещения. Это требование важно, так как некоторые части канализации необходимо размещать вместе с фундаментом на винтовых сваях. Если вы хотите сделать систему отвода стоков для туалетов и сантехники в уже построенном доме, то стоит отметить, что это будет стоить вам намного дороже.

Строительство канализации своими руками делится на две составляющие, а именно, внутреннее и внешнее устройство. В первую входят все элементы сантехники и ванной комнаты, а во вторую соединяются все детали, обеспечивающие водоотведение к отстойнику. Стоит отметить, что система может быть автономной и подключаться к центральной канализации. Если это автономный вариант, то это могут быть такие сооружения: выгребная яма, септик, дренажные и фильтрационные устройства. Кроме того, необходимо выделить характеристики устройства:

• Состав канализации в каркасном помещении зависит от его усадки;
• Наружная система устанавливается по стандартным методикам, выбор которых не зависит от типа здания;
• Средство очистки определяется исходя из частоты проживания в доме.

Основные принципы подключения каркасного дома к канализации

Планирование канализации и ее монтаж для деревянного дома ничем не отличается от аналогичных работ для других типов многоэтажных и частных строений. Но есть ряд особенностей и моментов, на которые стоит обратить внимание. Кроме того, существует ряд дополнительных требований к используемым материалам.

Внутренняя часть канализации деревянного дома необходима для отвода нечистот и других отходов жизнедеятельности жильцов от расположения сантехнических приборов и бытовых приборов за пределы дома.

К канализации необходимо подключить унитаз, ванну, душ, раковину на кухне и раковину в ванной. Также стиральная машина и посудомоечная машина нуждаются в прямом соединении, поскольку в своей работе они используют воду, поэтому обязательно должна быть оборудована система слива.

Таким образом, в общем случае канализацию можно представить как большую сеть труб, соединяющихся в одну и предназначенных для отвода нечистот из дома вместе с различными отходами. Также вне здания общая труба соединяется с центральной канализацией или выходит на локальный узел сбора нечистот.

Особенности конструкции

Учитывая конструктивные особенности канализации в каркасном здании, можно сказать, что это комплекс систем, которые направлены на сбор, перемещение и хранение нечистот. Давайте посмотрим на компоненты этого устройства:

• Внутренняя канализация – это сумма всех труб, элементов туалета и сантехники внутри дома;
• Наружная часть представляет собой соединение труб, выводящих сточные воды из туалета, и труб к местам хранения и утилизации вне здания;
• Винтовые резервуары или на сваях, предназначенные для хранения и очистки сточных вод. На практике очень распространены септики, ямы или очистные сооружения.

Внутренние сети

Чтобы сделать канализацию в каркасном доме правильно и своими руками, необходимо ознакомиться со всеми нюансами этой работы. Каждая сеть имеет свои особенности, поэтому при монтаже внутреннего комплекса нельзя забывать о зазорах, защищающих трубы и усадке здания на винтовых сваях. Все горизонтальные элементы должны иметь минимальную длину и крепиться к стенам без толстых стяжек.

Для оптимальной работы трубы следует выбирать ПВХ или полипропиленовый материал диаметром 5 см, а для подключения унитаза – 11 см. Стоит отметить, что первым делом необходимо провести разводку санузла, в которую входит туалет, ванная, стиральная машина и т д

Во все повороты трубы необходимо установить ревизию, помогающую при ее очистке. Обязательным элементом является необходимость герметизации всех стыков и швов, что повысит прочность. После организации внутренней сети водоснабжения можно приступать к установке внешнего оборудования.

Внимание! Обязательно сделайте вентиляцию в каркасном доме - это защитит от выхода из строя затвора и появления неприятных запахов.

Внешняя сеть

Первым действием для этой сети является установка выпускного элемента, который соединит колодец и внутренний компонент. Его монтаж начинается от забора стоков к стояку, и осуществляется по направлению туалетных и сантехнических стоков. Стоит отметить, что раструбы и сваи необходимо устанавливать под углом 90 градусов.

При выборе труб необходимо отдать предпочтение диаметру, идентичному размеру стояка. Длина всех выпускных элементов может варьироваться на 12 метров. Устройство колодца можно сделать своими руками из пластика, кирпича или железобетона. Монтаж колодца осуществляется на влажный грунт, поэтому его необходимо обработать грунтовкой.

При устройстве траншеи, где устанавливается выпускной водосток, следует выбирать неповрежденный грунт. Для предотвращения проседания грунта нужно добавить песок и хорошо утрамбовать.

Внимание! В случае мелкозаглубленной прокладки труб до 70 см в обязательном порядке проводится утепление труб.

Особенности конструкции канализации

Чтобы произвести правильный монтаж канализации своими руками, нужно соблюдать уклон труб таким образом, чтобы сток из унитаза и других элементов канализации образовывался самотеком. Трубу лучше всего укладывать в прямом положении без изгибов, но, если это невозможно, на стыках следует установить колодцы, которые обеспечат доступ для очистки. Септик должен располагаться в соответствии со всеми нормами и требованиями.

Внимание! В одной траншее запрещено размещение стоковых труб и водоотвод.

Материалы

Водоснабжение и канализация – очень важный вопрос в обустройстве уюта в каркасном доме, поэтому к выбору материала нужно подходить очень ответственно. Самый дорогой вариант – покупка металлических труб, которые монтируются только при помощи сварочного аппарата. Асбестоцементная труба не используется в водоснабжении, но отлично подходит для отвода стоков. Особенностью таких труб является высокий уровень герметизации.

Канализационный резервуар: септик или выгребная яма?

Как мы упоминали ранее, выпускной патрубок впадает в специальный канализационный резервуар, в который сбрасываются сточные воды. Чаще всего в качестве конечной емкости используется выгребная яма или септик.

Выгребная яма – колодец, стенки которого укреплены кирпичом или бетоном. Хотя поступающие сточные воды частично разлагаются, а частично просачиваются в грунт, большая их часть все равно остается в самом колодце. В результате возникает необходимость периодической откачки нечистот, а также повышается риск загрязнения грунтовых вод фекальными массами. Именно поэтому специалисты рекомендуют использовать этот резервуар для небольших загородных домов с минимальным количеством стоков или как временное решение.

При использовании септика сточные воды из трубопровода сначала попадают в отстойник, где происходит бактериальное разложение с образованием нерастворимых неорганических остатков. За счет этого уже осветленная вода с минимальным количеством примесей поступает во вторую камеру - фильтрационный колодец или инфильтратор. Поэтому использование септика позволяет избежать загрязнения окружающей среды и откачивать его приходится гораздо реже.

Особенности проектирования

Внутренняя часть системы ничем не отличается от разводки обычной квартиры. Сантехника и бытовая техника (стиральная машина, посудомоечная машина, душевая кабина и др.) подключаются к горизонтальной трубе диаметром 50 мм. Укладывается с уклоном не менее 3 см на каждые 100 см длины. В конце её подсоединяют к трубе диаметром 110 мм, к которой подсоединяется сифон унитаза. После этого разводка крепится к вертикальному участку – стояку. Он выводится сквозь перекрытие нижнего этажа наружу.

Большинство домовладельцев строят наружную канализацию в каркасном доме своими руками. Для этого необходимо знание правил сборки таких систем. Проектные работы должны выполняться согласно требованиям СНиП. Это важно, поскольку глубина погружения стержней относительно невелика. Прокладка траншей для наружных труб может уменьшить прочность сцепления свай с грунтом. В результате опорная система будет ослаблена. Прокладку канализации в свайно-каркасном доме необходимо рассчитывать на этапе расчета свайного поля, когда определяют расстояние между точками закладки стержней. Необходимо заранее назначить точки размещения сантехники, стиральных машин и другой бытовой техники.

Определение, где будет находиться центральный стояк

Еще на этапе создания проекта канализации важно определить не только схему канализационных труб, но и четко указать, где будет располагаться центральный стояк. Основная функция этого конструктивного элемента – объединить все внутренние канализационные сети в одну и отвести сточные воды наружу, за пределы дома. Важно подобрать центральный стояк таким образом, чтобы канализационная труба в сумме имела минимальную длину внутри и снаружи.

Разрабатывая схему канализации в доме, четко отмечают все жилые и бытовые помещения, где будут находиться сантехнические приборы. Так удобнее определить, где разместить центральный стояк. Как только его место определенно, полностью рисуют всю сеть труб канализационной системы. При этом особое внимание уделяется всем стыкам, тройникам, отводам и другим элементам. Важно еще на этапе планирования понимать, сколько деталей и узлов потребуется.

Как только нарисована самая идеальная схема канализации внутри дома, начинают считать, сколько труб и других элементов для нее понадобится.

Необходимость строительства ливневой системы

Помимо бытовой, устройство канализации в каркасном доме нуждается в организации ливневой системы. Необходимо предотвратить проникновение дождевой воды к сваям. В противном случае под домом всегда будет болото, комары разведутся, а сваи потеряют свою несущую способность. Как правило, компоновка дождевой системы заключается в устройстве отмостки и дренажного лотка со сливом в ливневый коллектор. Основное внимание следует уделить размеру бетонной площадке и глубине дренажных лотков.

Если в регионе часто бывают сильные ливни, следует увеличить ширину и уклон отмостки. Ливневая канализация в каркасном доме не только отводит лишнюю влагу, но и защищает дом от разрушения. Это делает дождевую систему важным элементом безопасности конструкции. Несмотря на использование защитных покрытий, металлические сваи подвержены коррозии, контакт с влагой значительно увеличивает риск поломки стержней, что ставит под угрозу устойчивость всего дома.

Виды канализационных систем для частного дома

Учитывая, что трубопровод не будет соединяться с центральной городской магистралью, владельцы участков строят возле дома один из видов канализации:

• Однокамерный септик представляет собой выгребную яму с герметичным дном и стенками. Когда бак полностью заполнен, приходится откачивать нечистоты ассенизаторной техникой. Можно сделать дренажное/фильтрующее дно в однокамерном септике. Тогда вода уйдет в землю. Но тут нужно быть осторожным: если в районе высокий уровень грунтовых вод, есть риск загрязнения близлежащих колодцев с питьевой водой. Такие действия преследуются по закону.
• Двойной септик. Он состоит из двух смежных резервуаров. Первый имеет больший объем, чем второй. Сточные воды по коллектору поступают в основной, где отстаиваются. Крупные частицы мусора (фекалии, бумага) оседают на дно. Осветленная вода переливается во вторую емкость и там сливается в землю. Дно второго блока выполнено из фильтрующего песка и гравия. Чтобы предотвратить его оседание, насыпь лучше менять каждые 4-5 лет. Первый резервуар чистится каждые 1-2 года.
• Биологический септик. Здесь бактериальные препараты используются для переработки сточных вод в органику – ил и воду. Такой резервуар обязательно должен быть подключен к электричеству, так как бактерии работают только в условиях плюсовой температуры.

Выбираем канализационный резервуар: септик или выгребная яма?

Бытовые сточные воды отводятся по трубам в выгребную яму или септик. Первый вариант уже давно не используется, так как этот способ не соответствует современным требованиям и считается небезопасным для окружающей среды. Неочищенные сточные воды просачиваются в почву, загрязняют грунтовые воды и могут спровоцировать распространение вспышки инфекционного заболевания. Также выгребная яма источает неприятный запах, который ощущается как в доме, так и на участке. Для того, чтобы откачать нечистоты, нужно регулярно вызывать ассенизаторов. Современные септики безопасны для окружающей среды, абсолютно герметичны и очищают стоки до 99%. Автономная канализация позволяет сэкономить на обслуживании.

Многие модели не требуют услуг ассенизаторов, достаточно вовремя откачивать ил сточных вод сливным насосом, идущим в комплекте.

Септики нового поколения работают без отходов. В результате очистки сточных вод образуется активный ил, который можно использовать в качестве удобрения. Техническая вода, очищенная на 95–99 %, сбрасывается в дренажную канаву.

Чем септик отличается от выгребной ямы?

Многих интересует, как сделать эффективную канализацию на даче, чтобы сливные воды не только скапливались в выгребной яме, но и частично очищались. Единственный способ сделать посещения ассенизаторов более редкими – это установить вместо выгребной ямы септик, заводского или собственного изготовления.

Стоит различать два типа септиков. Одни из них действительно очищают воду на 68 – 97 %, поскольку процесс очистки происходит под действием анаэробных и аэробных бактерий. Наименьшую степень очистки представляют системы, в которых очистка сточных вод осуществляется путем отстаивания и анаэробным действием.

Их дополняют фильтрующими колодцами, полями фильтрации, инфильтраторами, выполняющими грунтовую доочистку стоков.

Если в работе септика участвуют аэробы, второй отсек оборудуется компрессором для подачи воздуха и специальной загрузкой, необходимой для его плодотворной жизнедеятельности.

Питательной средой для них служит взвесь осветленных сточных вод, переместившаяся во второй отсек по переливу. Наиболее очищенная вода выходит из систем с аэробной очисткой, которую можно сбрасывать на землю или в грунт без дополнительной очистки.

После «очистительных процедур» в камере жидкость поступает в фильтрующий колодец, поле фильтрации или принудительно, с помощью насоса, перекачивается в канаву.

Второй тип – двухкамерный накопитель, в котором первая камера также используется для разделения фракций, а вторая – для фильтрации осветленной воды. Очистку первой емкости производят с той же регулярностью, что и удаление нечистот из выгребной ямы, грязь из второй емкости удаляют реже. Обычно это замена гравийного фильтра, который заменяет дно.

Следует помнить, что в септиках со временем накапливается активный ил, который затем можно использовать в качестве удобрения. Содержимое выгребной ямы также можно использовать, но при одном условии – при соблюдении торфяной технологии переработки отходов.

Наиболее эффективна биологическая очистная станция, но, как было отмечено выше, использовать дорогостоящее сооружение для временного жилья не рекомендуется. Поэтому в качестве образца рассмотрим инструкцию по устройству септика из сборных железобетонных заготовок.

Как рассчитать объем для септика и коллектора?

Размеры колодца рассчитываются исходя из количества жителей дома, наличия различных бытовых и сантехнических приборов, подключенных к канализации, активности водопотребления и планируемой периодичности откачки нечистот из септика, если он накопительный.

Объем очистного септика рассчитывается исходя из максимального суточного потребления воды на человека. При наличии сантехники и бытовой техники человек потребляет не более 0,25 куб.м в сутки. В септике нечистоты оседают около 3 суток. Поэтому для получения объема коллектора необходимо количество членов семьи умножить на 0,25х3, то есть на 0,75 куб.

Объем герметичного коллектора можно рассчитать, зная среднемесячное потребление воды в доме. Если очистку планируется проводить 2 раза в месяц, то колодец должен иметь объем примерно в половину среднемесячного расхода воды.

При расчете объема коллектора стоит учитывать возможности ассенизаторов, к которым придется периодически обращаться для очистки емкости. Обычно объем цистерны ассенизатора составляет 3 кубометра, поэтому лучше делать колодец, кратный объему.

Это позволит более эффективно расходовать средства: не переплачивать за вызов лишней машины, которая уедет неполной, и не оставлять в канализации неоткачанные нечистоты из-за того, что в цистерне для сточных вод не хватило места.

Как проложить канализацию в каркасном доме?

Составив схему всего дома, производится примерный расчет необходимых элементов и длины труб.

Самый большой объем работ приходится непосредственно на прокладку канализации в доме, то есть на прокладку, крепление и подключение канализационных труб. Делая монтаж канализации в каркасном доме своими руками, позаботьтесь о помощнике. Для соединения труб, ведущих в разные комнаты, часто требуется как минимум две пары рук. Сложность этих работ заключается только в их объеме. Современные элементы трубопровода монтируются достаточно легко. Все прямолинейные элементы герметично соединены в пазу с резиновым уплотнителем. Для дополнительной защиты от протечек рекомендуется обработать стыки герметиком на силиконовой основе.

Канализационные трубы располагаются, как правило, в стенах или под полом каркасного дома. В основе системы лежит принцип гравитации, когда движение воды направлено сверху вниз под действием гравитации. Важным условием при этом является следующее: выход канализации должен располагаться ниже остальных труб.

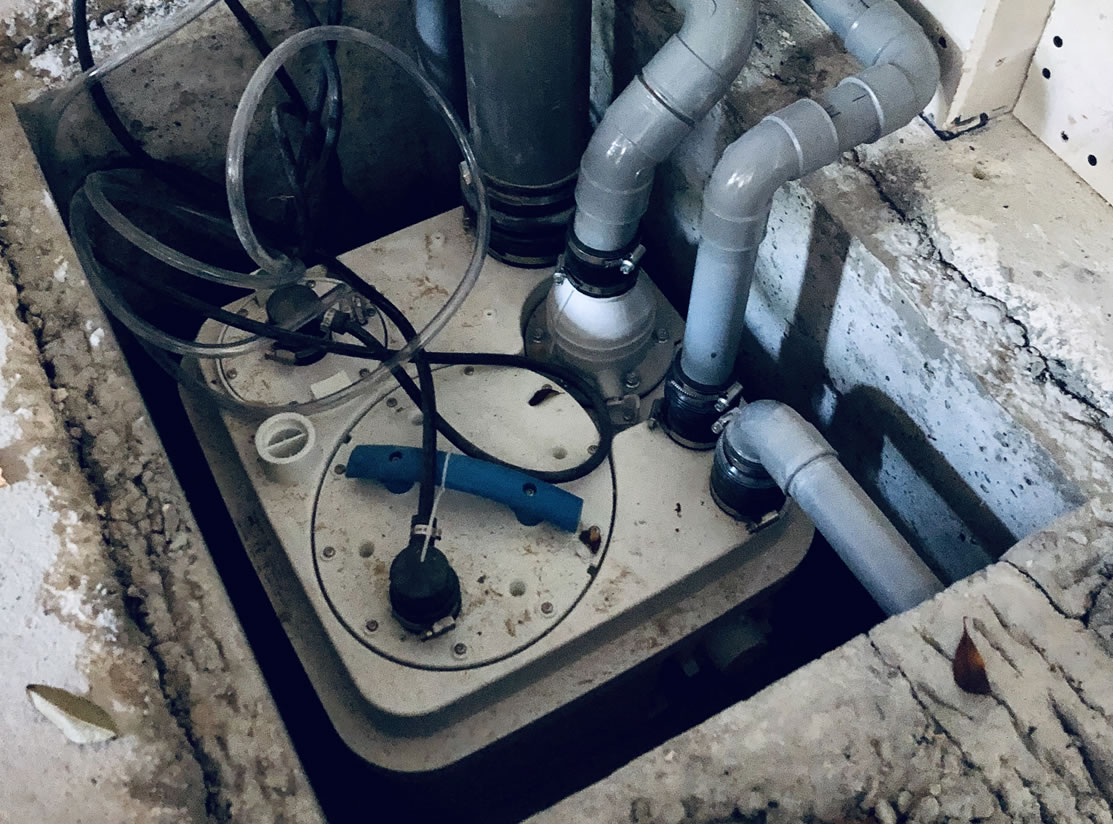

Также существует вариант напорного устройства канализации, в его установке используются насосы, направляющие поток воды в нужном направлении. Напорная канализация оправдана при необходимости установки сантехники или оборудования ниже уровня выходной трубы, например, прачечной в подвале дома.

В случае устройства самотечной канализации необходимо следить за уклоном трубопровода. Для труб диаметром 5 см необходим уклон не менее 3-4 см, при использовании труб диаметром 10 см - 2-3 см на метр длины. Вне зависимости от того, организовано подключение канализации от каркасного дома к центральной канализации или предусмотрен септик, монтаж канализационного выпуска имеет важное значение. Его основная функция – соединение внутренней и наружной канализации в каркасном доме.

Этот элемент канализации чаще всего располагается непосредственно возле стояка. Монтаж выпуска лучше производить на начальных этапах прокладки канализации в доме. Обычно для предотвращения замерзания нечистот в трубе отвод обустраивают в толще основания глубиной не менее 1 метра. В некоторых регионах с теплым климатом возможно более мелкое расположение выпуска. Выходное отверстие необходимо предусмотреть на этапе заливки фундамента. Если оно не была предусмотрено, то придется приложить немало усилий, чтобы проделать в бетонном основании отверстие необходимого размера.

Оптимальный вариант – установка стояка в помещении, где находится унитаз, то есть в ванной или туалете, ведь существуют рекомендации, согласно которым канализационная труба от унитаза до стояка не должна превышать 1 метра в длину.

Как мы уже говорили, канализационные трубы располагаются, как правило, в стенах или под полом. При этом установка труб может быть открытой или закрытой. Хотя закрытая установка, безусловно, более эстетична, она представляет определенные трудности, если канализацию необходимо отремонтировать или прочистить.

Для более эффективной работы канализационной системы при присоединении горизонтальных труб к стояку лучше использовать тройники и колена с косым входом.

Эта часть канализации является неприметной, но очень важным компонентом внутренней системы. Его функция заключается в подаче в систему атмосферного воздуха, препятствующего образованию засоров.

По технологии фановая труба соединяется со стояком. Во избежание появления в доме неприятного запаха не подключайте этот элемент к системе вентиляции или кухонной вытяжке. Также нужно убедиться, что на выходе из фановой трубы нет окон или балконов.

Особенности прокладки коммуникаций в каркасном доме

Строительство каркасных домов набирает популярность во всем мире. Крупные компании предлагают создание таких построек под ключ, а умелые мастера строят каркасные дачи и коттеджи своими руками. В Интернете и популярных изданиях можно найти подробные инструкции по созданию каркасных конструкций: от закладки фундамента до установки кровли. Однако не стоит забывать о таком важном моменте, как прокладка коммуникаций. К устройству инженерных сетей в деревянных домах предъявляются особые требования, которые необходимо учитывать еще при проектировании дома.

Быстро, дешево и качественно — это удивительное сочетание еще можно воплотить в каркасном доме. Легкие каркасные конструкции не требуют возведения массивного фундамента. Сначала возводится каркас, который снаружи и внутри обшивается, а пространство между балками заполняется утеплителем.

Такая конструкция предоставляет разнообразные возможности для монтажа коммуникаций. Их можно разместить:

• внутри каркасной стены;
• под полом;
• в конструкциях перекрытий;
• в пространстве между стеной и наружным слоем;
• под плинтусом;
• поверх стены.

Конечно, коммуникации поверх стены размещают в самых безвыходных ситуациях, так как трубы, расположенные снаружи, не украшают интерьер. Чаще всего их стараются спрятать внутри стены, под полом или в потолке. Таким способом можно спрятать практически любую трубу, но это не всегда удобно.

Расположение коммуникаций в таких местах значительно усложняет доступ к ним. В случае аварии потребуется демонтировать значительную часть стены и отделки, чтобы найти поврежденный участок и произвести необходимый ремонт. Также прорези в балках иногда приводят к значительному ослаблению конструкции. Размеры указанных проемов не должны превышать 0,75% от общего размера балки.

Учтите, что если коммуникации будут размещены внутри стены, ровно уложить теплоизоляционные материалы будет сложнее. Этот момент необходимо учитывать при расчете необходимого количества утеплителя.

А чтобы в случае аварии не пришлось ломать всю стену, часто в пространстве между стеной и гипсокартоном принято размещать трубы или проводку. Размеры профиля, на который крепится гипсокартон, обычно позволяют установить таким образом почти все трубы. Однако это не самый простой способ, так как нужно одновременно монтировать инженерные сети и гипсокартон. В этом случае в металлическом профиле придется делать специальные прорези. Если их слишком много, профиль может не выдержать.

Расположение коммуникаций между стеной и гипсокартоном необходимо тщательно спланировать. Однако в случае аварии вскрыть проблемный участок и затем восстановить его будет гораздо проще, чем при прокладке труб в стене, под полом или в толще перекрытий.

Что касается размещения коммуникаций под плинтусом, то этот способ считается вспомогательным и используется в комплексе с другими способами разводки. Поскольку пространство под плинтусом ограничено, уложить таким образом все трубы, конечно же, невозможно. Для установки необходимо приобрести специальные защитные короба. Чаще всего трубы отопления прячут под плинтусом, поэтому их удобно подключать к радиаторам.

Соблюдаем уклон

Примечание. При устройстве канализации дома в частном секторе в основном используются пластиковые трубы диаметром 50 мм и 100 мм, но дополнительно может потребоваться диаметр 32 мм для посудомоечной или стиральной машины, а также 150

мм для улицы.

Оптимальный уклон

• Согласно СНиП 2.04.01-85*, канализация в жилых домах и на прилегающих к ним территориях должна устраиваться с определенным уклоном трубы, который напрямую зависит от ее диаметра. Так, оптимальный уклон для отвода канализации при сечении трубы 50 мм составляет 30 мм на погонный метр, для 100 мм – 20 мм и для 150 мм – 8 мм соответственно. Если речь идет о подключении стиральной или посудомоечной машины к канализации и водопроводу (труба 32 мм), то можно обойтись и без уклона для слива, так как вода здесь подается принудительно.
• Увеличение этого параметра допускается только на коротких участках (не более одного метра); это позволяет максимально ограничить трассу от появления засоров. А заключается она в том, что при уменьшении угла размещения вода, движущаяся самотеком, не сможет удалить твердые отходы (частицы пищи и фекалии), а при увеличении этого угла жидкость просто не успеет это сделать это.
• Кроме того, инструкция обращает внимание на угловые фитинги, которые имеют 32⁰, 45⁰ и 90⁰ для всех диаметров. Поворот на 90⁰ допускается только от стояка к вертикальной плоскости или для труб 50мм и 32мм в помещении, так как в первом случае создается хороший напор воды, а во втором почти не остается твердого остатка в жидкости. Если при укладке трубы на улице необходимо сделать поворот на 90⁰, то для этого используют два угла по 45⁰; плавный поворот не способствует образованию засоров.

Обустройство вытяжки

Для предотвращения проникновения запахов в помещение в нижней части всех сантехнических устройств (раковин, унитазов и т д.) предусмотрена изогнутая труба - гидрозатвор. Однако при интенсивном использовании канализации в стояке иногда образуется разряжение. В этом случае происходит «прорыв гидрозатвора» — в дом начинают проникать газы без сопротивления воды.

Чтобы этого избежать, необходимо предусмотреть их отвод в атмосферу. Фановая труба для вентиляции канализации выходит через крышу. Её диаметр всегда равен диаметру основной трубы. Если фановая труба проходит по неотапливаемому чердачному помещению, ее необходимо утеплить.

При небольшой пропускной способности канализации допускается оборудование канализации без вытяжки. Однако в этом случае стояк обязательно должен заканчиваться прочистным или ревизионным люком.

Фитинги и редукции

При монтаже канализация дома обычно состоит из труб разного диаметра, которые никогда не проходят строго по прямой, к тому же плоскость укладки может меняться, и для этого существует множество переходных фитингов. Такие переходники используются для врезки, для поворотов, для изменения плоскости соединения, а также для изменения диаметра.

Наибольшее разнообразие таких фитингов производится для труб 100 мм, но тем не менее можно найти подходящий переходник и для других сечений.

Для участков трубы длиной более 4 метров, а также на поворотах врезается ревизия, очень похожая на тройник, но ее боковое отверстие закрывается заглушкой. Такой переходник используется для устранения засоров в отдаленных местах.

Кроме того, для стыковки используются резиновые редукции и прокладки, которые, собственно, тоже можно назвать редукционными элементами. Уплотнители применяют при соединении труб одного диаметра, когда конец одной трубы вставляется в слегка расширенный стакан другой (отсюда редукционная функция); цена уплотнителя даже не рассматривается, так как он поставляется в комплекте.

А вот редукция может понадобиться при стыковке пластика с чугуном (без него не обойтись при замене стояка в квартире в многоэтажном доме). Или, например, при переходе с трубы 50мм на трубу 32мм (для стиральных и посудомоечных машин) и, конечно же, при установке сифонного шланга.

Труба (если она не встроена в пол или стену) фиксируется для неподвижности пластиковыми или металлическими хомутами определенного диаметра. Пластик, как правило, используется для небольшого диаметра (32 мм), в остальных случаях используются металлические кронштейны.

Монтажные работы в доме

Прежде всего, независимо от того, идет ли речь о канализации в каркасном доме или в кирпичном, блочном или деревянном строении, нужно разметить установку санузлов относительно выхода трубы на улицу. Поэтому в первую очередь нужно определить, где канализация будет выходить на улицу, а также ее заглубление (об этом мы поговорим чуть позже).

Такая разметка позволит определить не только метраж и диаметр материала, но и количество и комплектацию необходимой фурнитуры для поворотов и развязок различного типа.

При монтаже канализации в вашем доме, после разметки мест для установки санузлов, нужно отбить линии чоклайном (малярным шнуром) с необходимым уклоном, по которому будет проходить вся трасса. Благодаря этим ориентирам можно сделать штробы в нужных местах или закрепить на этой отметке кронштейны (хомуты). Для изготовления штроб (канавок) применяют болгарку с алмазным диском и перфоратор с зубилом. Надрезы делаются по двум ориентирным линиям диском с алмазным напылением, глубина и расстояние которых зависят от обстоятельств. После этого зубилом (можно без перфоратора) вырезанную полосу сбивают, при необходимости регулируя ее глубину.

Чтобы трубы держались в штробе, их нужно чем-то зафиксировать (перед нанесением штукатурки или установкой короба), и для этого подходят перфорированные металлические ленточные подвесы, которые используются для металлических каркасов под гипсокартон.

Рекомендация. Готовую разводку необходимо проверить, залив в неё воду. Если вы заметили течь в каком-либо из стыков, не спешите заделывать это место силиконом или герметиком; в таких случаях необходимо демонтировать стык, поправить уплотнитель и собрать снова. Чтобы резиновый уплотнитель своим трением не мешал муфте, конец трубы промазывается любым жидким бытовым моющим средством.

Если в доме есть технический этаж или подвал, то вы сможете избежать штробления стен: просто от каждого санузла сделаете отвод через пол к магистральной трубе. В этих случаях горизонтальная труба обычно имеет сечение 100 мм и ее уклон, соответственно, должен составлять 2 см на погонный метр.

Варианты проведения канализации в зависимости от типа фундамента

Сложность и способ укладки канализационных труб во многом зависит от типа фундамента.

Канализация и столбчатое основание

Самым простым является проход канализационных труб через основание столбчатого или свайного типа. Такой фундамент дает возможность проводить коммуникации как до установки столбов, так и после завершения строительного процесса. При проведении работ важно следить за тем, чтобы траншея располагалась на оптимальном расстоянии от столбов. В этом случае не будет ослабления грунта вокруг опор, что может привести к снижению их несущей способности.

Однако, укладывая канализационные трубы под столбчатый фундамент, стоит помнить, что подпольное пространство в этом случае не отапливается. Поэтому канализационные трубы должны быть обеспечены надежной теплоизоляцией или дополнительным обогревом кабельными нагревательными элементами.

Применение свайного фундамента при строительстве каркасного дома

Технология полностью протестирована и отлажена, особенно если этим делом занимаются профессионалы. Нагрузка предварительно рассчитывается для выбора диаметра и расстояния между сваями каркасного дома. Здесь необходимо учитывать не только вес конструкции, но и массу внутренней мебели, оборудования, ветровые и снеговые нагрузки.

Если расчеты сделаны или взят типовой проект с подготовленными данными, переходим к следующему этапу:

• Изучаем условия строительства, собираем геологические данные, изучаем рельеф.
• По схеме специалист намечает скважины для установки свай в дальнейшем (для определения расстояния используются собранные ранее данные).
• Сваи ввинчиваются металлическими стержнями, вбитыми в специальные крепления.
• После достижения нужной глубины оголовки срезают и заливают полость внутри трубы бетоном.
• Оголовки привариваются назад, чтобы обеспечить плоскую поверхность.
• Устанавливаются ростверки и выполняются другие работы.

Ростверк - поперечный пояс, уложенный на сваях, выполненный из деревянных брусьев или металлических швеллеров. Если это дерево, то его необходимо предварительно высушить и пропитать олифой, лаками и другими огнеупорными и влагостойкими материалами. Между балками следует уложить рубероид или другой изоляционный материал.

Проведение канализации через ленточный фундамент

Планировать и прокладывать канализационные трубы лучше и проще до процесса заливки бетонной ленты фундамента. При этом способ прокладки коммуникаций зависит от типа ленточного фундамента:

• При мелкозаглубленном фундаменте трубы укладывают ниже уровня промерзания грунта, непосредственно под фундамент. Перед сооружением ленты рекомендуется вырыть траншею. Также рекомендуется участок трубы, который будет располагаться под основанием ленты, помещать в гильзу, представляющую собой кусок металлической трубы.
• Глубокий ленточный фундамент требует действий другого характера. В опалубке вырезается отверстие, в которое вставляется асбестоцементная или стальная гильза. Её закрепляют на опалубке и заливают бетонным раствором. В дальнейшем в эту гильзу вставляются коммуникационные трубы.

Ленточный фундамент позволяет закладывать канализационные трубы уже после заливки фундамента. Выполнение данного вида работ требует больших усилий и затрат, но все можно сделать своими руками. Процесс может осуществляться двумя способами: под фундаментом делается подкоп и через него пропускаются трубы, либо просверливается отверстие в бетонной ленте.

Второй способ делается следующим образом:

• На основании делается отметка, где должна проходить канализационная труба. Отверстие должно быть такого размера, чтобы можно было вставить защитную гильзу для трубы.
• С помощью перфоратора в бетоне выдалбливается отверстие.
• Найденные арматурные стержни просверливают дрелью.
• В подготовленный канал вставляется гильза, а пространство вокруг нее герметизируется цементным раствором.
• Через защитную гильзу пропускается канализационная труба, а пространство между ними заполняется монтажной пеной. Она служит хорошим теплоизолятором.

Является ли утепление обязательным при устройстве канализации в доме на винтовых сваях?

Часто, склоняясь в пользу бетонного основания, заказчики говорят, что оно им кажется менее холодным. Они уверены, что выбор такого типа фундамента позволит им сохранить тепло пола в доме и защитить трубы от промерзания. Утепление пола – тема для большого отдельного разговора, в этой статье мы выясним, верно ли это утверждение для канализации.

Согласно нормативным документам, подход к утеплению систем водоснабжения и водоотведения одинаков для всех типов существующих фундаментов. Так как бетон, например, обладает высокой теплопроводностью, единственное, от чего он гарантированно защищен, — это от ветра. В случае с винтовыми сваями такого же эффекта можно добиться, например, зашивая цоколь дома декоративными панелями, обшивкой ДВП или ДСП и т д. Поэтому как в случае фундамента из бетона, так и в случае фундамента на винтовых сваях гораздо проще позаботиться о локальной защите (утеплении и обогреве) труб, нежели обогреве всего подпольного пространства.

Следует сказать, что от утепления можно полностью отказаться, если в процессе строительства позаботиться о различных условиях.

• Правильный угол наклона магистрали. Так как монтаж канализации осуществляется, как правило, самотеком, то при определенном уклоне (2-2,5 см на 1 метр прокладываемой трубы) вода не будет застаиваться в трубах, что позволит избежать засоров, пробок и последующего замерзания при низких температурах.
• Постоянное наличие горячей воды в доме. Если для замерзания водопроводной трубы достаточно любой температуры ниже 0°С, то замерзание канализационной трубы стандартного диаметра с учетом того, что вода, поступающая в канализацию, в основном теплая, часто с органическими примесями, и не остается в трубе, практически исключено при любых случающихся в наших широтах отрицательных температур.
• Расположение труб за пределами глубины промерзания грунта. В соответствии с СП 32.13330.2012 «Канализация. Наружные сети и сооружения» минимальная глубина прокладки труб зависит от климатических особенностей конкретного региона, состава почвы и уровня грунтовых вод. Например, для центральных и северо-западных районов России показатель глубины промерзания находится в пределах 120-150 см, следовательно, канализационная труба в этих регионах должна прокладываться ниже заданного уровня промерзания грунта.

Если вы не можете выполнить хотя бы одно из перечисленных условий, лучше позаботьтесь об утеплении канализации.

Распространенные ошибки

Монтаж канализации в каркасном доме на сваях требует профессионального подхода. Малейшая ошибка может стоить вам больших затрат в будущем.

Наиболее распространенные ошибки:

• Неправильный угол установки. Недостаточный уклон трубопровода может привести к образованию засоров и появлению неприятного запаха.
• Слишком близкое расположение канализационной трубы к винтовой свае. В этом случае грунт возле сваи становится подвижным, что снижает несущую способность сваи и приводит к аварийным ситуациям.
• Монтаж серых внутренних труб диаметром менее 50 мм, монтаж туалетной трубы от унитаза до стояка диаметром менее 100 мм. Использование труб меньшего размера приведет к перегрузке системы и вызовет засоры.
